连接器引脚宽度及间距尺寸全自动视觉在线测量系统

SPC智慧工厂解决方案

  背景

当前,很多零部件都要求进行尺寸检测,很多情形下靠人工检测不仅精度达不到要求而且检测效率很低,从而严重制约了产品的质量与产量。

  作用

本系统为上述问题的解决提供了良好的解决方案。它无须人工干预即实现了100%对产品进行快速准确测量,在第一时间将不良品进行剔除,以免不良品进入下一工序,浪费更多的人力物力。它不仅大大提高了产品的品质,而且使生产效率提高数倍甚至数十倍,另外,还大大节省了人力和由此而产生的人工及管理成本。
  检测产品及检测要求

  • 检测的产品是在塑胶件内嵌入黄铜色金属引脚的连接器;
  • 检测的要求是测量各引脚的宽度、相邻引脚间的距离以及两侧引脚到相邻端子的距离;

  •   系统工作原理

    本系统采用全自动在线检测方式。把组装调试好的检测系统放置于生产线上,当系统上的感应器检测到有待检产品到达时,触发检测开关,相机拍照检测,判断待检产品是否为良品,然后依据判断结果在显示器上显示相应提示信息,同时通过IO输出相应信号,以控制指示灯及报警器,或者相关控制机构依据结果指示机构进行相应的动作。

      系统组成

  • 主要硬件:PC、相机、镜头、光源及支架各一套;
  • 软件:机器视觉检测软件一套;

  •   主要功能:

  • 精确快速测量连接器各引脚的宽度;
  • 精确快速测量连接器各引脚的长度;
  • 精确快速测量连接器各引脚之间的距离;
  • 精确快速测量连接器引脚到侧边之间的距离;
  • 产品检测结果信号输出功能,通过IO口输出良品的OK或不良品的NG信号;
  • 产品计数功能,可以自动记录检测产品数量、良品数量及不良品数量;
  • 产品图像的自动存储功能,可以存储良品或不良品图片;
  • 产品测量结果数据的存贮与查询功能,方便地对产品质量进行跟踪;
  • 灵活、强大、方便的软件功能。用户只需根据待测产品的实际情况,使用本系统软件便可简单方便地添加及设置相关检测参数;
  • 用户管理功能,可以方便地添加不同级别用户,并使不同级别的用户可以使用不同的软件功能,确保设备的安全使用。

  •   主要性能参数:

  • 100%在线检测,漏检率为0;
  • 性能可靠,误检率可控制在2%以内;
  • 精度高,检测精度可达0.001mm;
  • 速度快,检测速度可在35ms以内;
  • 稳定好,连续无故障生产时间可达三个月以上。

  •   应用领域:

    可广泛应用于汽车、半导体、电子产品、五金加工、食品、药品、印刷等行业的定位、测量、识别等。

      相关应用示例

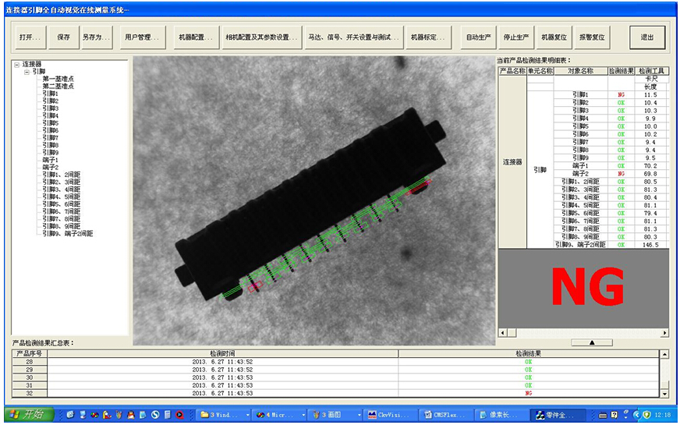

    附图1:

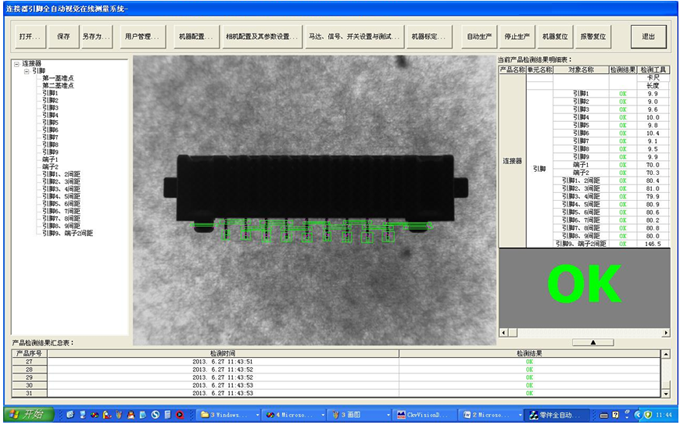

    附图2:
